第三章 磁場
第五節 運動電荷在磁場中受到的力 NO.33
編制：高二、二部 審核：劉慶剛 審批：
【學習目標】
1．會計算洛倫茲力大小,靈活運用左手定則，判斷洛倫茲力方向；
2．自主學習，合作探究，學會從微觀角度研究洛倫茲力的方法；
3．激情投入，體會磁現象在生活中的應用。
【重點難點】
洛倫茲力計算公式的推導，洛倫茲力方向判斷和大小計算。
【使用說明】
1. 研讀教材，勾畫重點→演練導學案，發現問題→再讀教材解決問題，整理主干知識。
2.通過自主學習，掌握帶電粒子在電場中的運動和受力特點，會用左手定則判斷洛倫茲力方向，體會物理知識間的聯系，通過交流，領悟物理探索的基本思路。
3.本節課必須掌握的概念和規律：洛倫茲力表達式的推導方法及左手定則。
4.獨立認真完成導學案，用紅筆標記存在的疑惑和不能自主解決的問題。
【預習自學】
1.通電直導線在磁場中受安培力作用，而我們知道導線中的電流是電子的定向移動，那我們?nèi)绾卫米笫侄▌t判斷電子受力呢？
2.什么是洛倫茲力？
3.洛倫茲力的方向與哪些因素有關？其具體關系是什么？
【合作探究】
探究一、洛倫茲力的方向
問題1：陰極射線在磁場中的偏轉
⑴在沒有外磁場時，電子束怎樣運動？形成怎樣的電流？
⑵將蹄形磁鐵靠近陰極射線管，電子束怎樣運動？
⑶洛倫茲力方向與帶電粒子運動方向的關系如何？洛倫茲力對帶電粒子運動的速度有什么影響？洛倫茲力對帶電粒子做功嗎？
問題2：電視顯像管的工作原理
沒有磁場時電子束打在熒光屏正中的O點。為使電子束偏轉,由安裝管頸的偏轉線圈產生偏轉磁場。
（1）如果要使電子束在水平方向偏離中心,打在熒光屏上的A點,偏轉磁場應該沿什么方向?
（2）如果要使電子束打在B點,磁場應該沿什么方向？
【針對訓練】

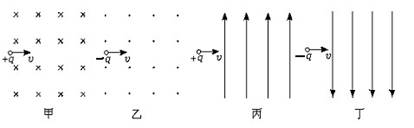

1.試判斷圖中所示的帶電粒子剛進入磁場時所受的洛倫茲力的方向
2.電子以初速度v垂直進入磁感應強度為B的勻強磁場中,則( )
A. 磁場對電子的作用力始終不變
B. 磁場對電子的作用力始終不做功
C. 電子的速度始終不變
D. 電子的動能始終不變
3.來自宇宙的電子流，以與地球表面垂直的方向射向赤道上空的某一點，則這些電子在進入地球周圍的空間時，將（ �。�
A．豎直向下沿直線射向地面 B．相對于預定地面向東偏轉
C．相對于預定點稍向西偏轉 D．相對于預定點稍向北偏轉
探究二、洛倫茲力的大小
問題3：洛倫茲力的推導（由安培力的表達式導出洛倫茲力的表達式）設導線中每個帶電粒子定向移動的速度都是v，單位體積的粒子數為n，導線的橫截面積為S。
（1）在時間t內通過橫截面的粒子數是多少？
（2）如果帶電粒子的電荷量記為q，電流微觀表達式是什么？
（3）如圖，寫出這段導線所受的安培力 。
（4）求出每個粒子所受的洛倫茲力（提示：中間量n、s、t等都應不再出現）
問題4：在如圖所示的平行板裝置中，電場強度E和磁感強度B互相垂直。具有不同水平速度的帶電粒子射入后，發生的偏轉情況不同。這種裝置能把具有某一特定速度的粒子選擇出來，所以叫做速度選擇器。試求：帶正電q的粒子，速度v多大時，才能沿著直線通過這個速度選擇器。
（1）請分析電場線方向。
<
